特氟龙涂料喷涂技术吧美国科慕（原杜邦）特氟龙PFA厚涂858G-917红宝石Ruby Red重防腐液体涂料
产品型号：特富龙®PFA厚涂，红宝石涂层
工业级
水性
耐温260oC
物理特性：

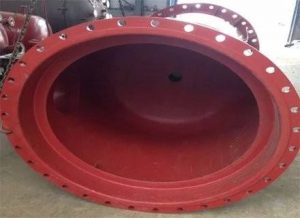

| 产品代号 | 858G-917 |
| 颜色 | 红宝石色 |
| 覆盖范围
平方米/公斤 |
10.1 |
| 粘度 | 6500-8500 |
| 连续适用温度 | 260 oC |
※
物理常数为平均值，不宜作为产品规格，数值差异最高达5%
※ 喷涂面积，为100%施工效率下25微米膜厚时
Brook field＃2转轴，转速每分钟30转，温度25oC
施工条件及操作方法：
| 基 材： | 铝，不锈钢，碳钢， | ||
| 使用前混 合： | 滚动混合 30 分钟或以上。 30转/分钟 | ||
| 过 滤： | 60目到80目不锈钢网或尼龙网过滤 | ||
| 底 漆： | 420-70X系列 ；最好是 420-71X系列 干膜厚度10~~15微米
基材温度220 ° C ，保温15分钟。 |
||
| 总膜厚： | 第一层：80–100um 膜厚;
以后每层250um膜厚，总膜厚1500微米–2000微米。 |
||
| 获得250um
操作方法： |
常规喷枪或更好的缩减压力或低压力枪；
低雾化压力： 1.5–3kg；喷嘴口径： 1.2–1.8 毫米。 |
||
| 干燥温度 | 20–30 分钟在 120–150 ° C (金属温度)。炉温最大设置：150 ° C | ||
| 涂层层数： | 我们建议喷涂 858G-917 最少 2 层来降低整个涂层厚度有针孔的风险。 | ||
| 烘烤烧结： | 干燥后,
第一层面漆烘烤；炉温从 150 ° C 增加至 380 ° C，金属升温时间应该在 20 分钟。 在 370 ° C–380 ° C时必须保持金属和炉温之间的温差波动小，防止起泡。 |
||
| 多层涂
方 法： |
多层烧结温度：炉温从 150 ° C 增加至最大 340 ° C，金属升温时间应该在 20 分钟。
最后层烧结温度：金属温度 330–340 ° C 保温 1~ 4 小时，炉温度不能超过 350 ° C。 |
||
| 面漆： | 858G-917必须配合薄涂层 ：
在最后一层喷涂完858G-917之后 （：须喷涂857G-110 ，40 μm 到 70 μm 湿碰湿；也可以应用粉体 532-5010 一起完成长时间的烘烤。） 然后必须很好控制炉温，避免温升过快出现水泡的风险。 |
||
| 修补： | 如果涂料太粗或需要修补，厚涂层可以使用80–120号砂纸，薄涂层使用400号砂纸打磨，但要小心不要损坏底漆，如果损坏底漆锈蚀将破坏修补过的涂层。
您也可以在需要修复的地方粘贴带858G-917涂层的小片。 |
||
| 火花试验： | 正确烧结得到的500微米涂层，能够轻松的通过4-5 kV的针孔测试。 | ||
| 复杂件
的喷涂： |
形状特殊的零件喷涂应用程序；需要用水降低粘度后在喷涂。（稀释曲线见图） | ||
| 喷枪清洗： | 水 | ||
| 稀 释： | 蒸馏水 | ||
储 存：
1.每月滚动一次（30转/分钟；转15分钟）将有利于产品的稳定和减少沉淀。
2.在使用前滚：室温下。
3.常温：18–25 ° C ，保存18个月。水性产品，保护免受冻结。
未经允许不得转载：特氟龙涂料喷涂技术吧 » 美国科慕原杜邦PFA858G-917红宝石Ruby Red防腐液体水性涂料
日本Tosicalトシカル托西卡鲁涂层处理介绍
园林剪刀特氟龙涂料-园林工具革命性的发明
老式的修剪花枝树枝的剪刀过时了，现在用特氟龙涂料喷涂园艺剪，省心省力又省时
杜邦科慕特氟龙涂料聚焦：红宝石PFA Ruby Red
MagnaCoat科慕特氟龙涂料在汽车座椅脱模应用
科慕特氟龙LIA特许涂敷加工商
科慕特氟龙涂料在汽车喷漆应用
